Einbaubeispiele Wärmetauscher

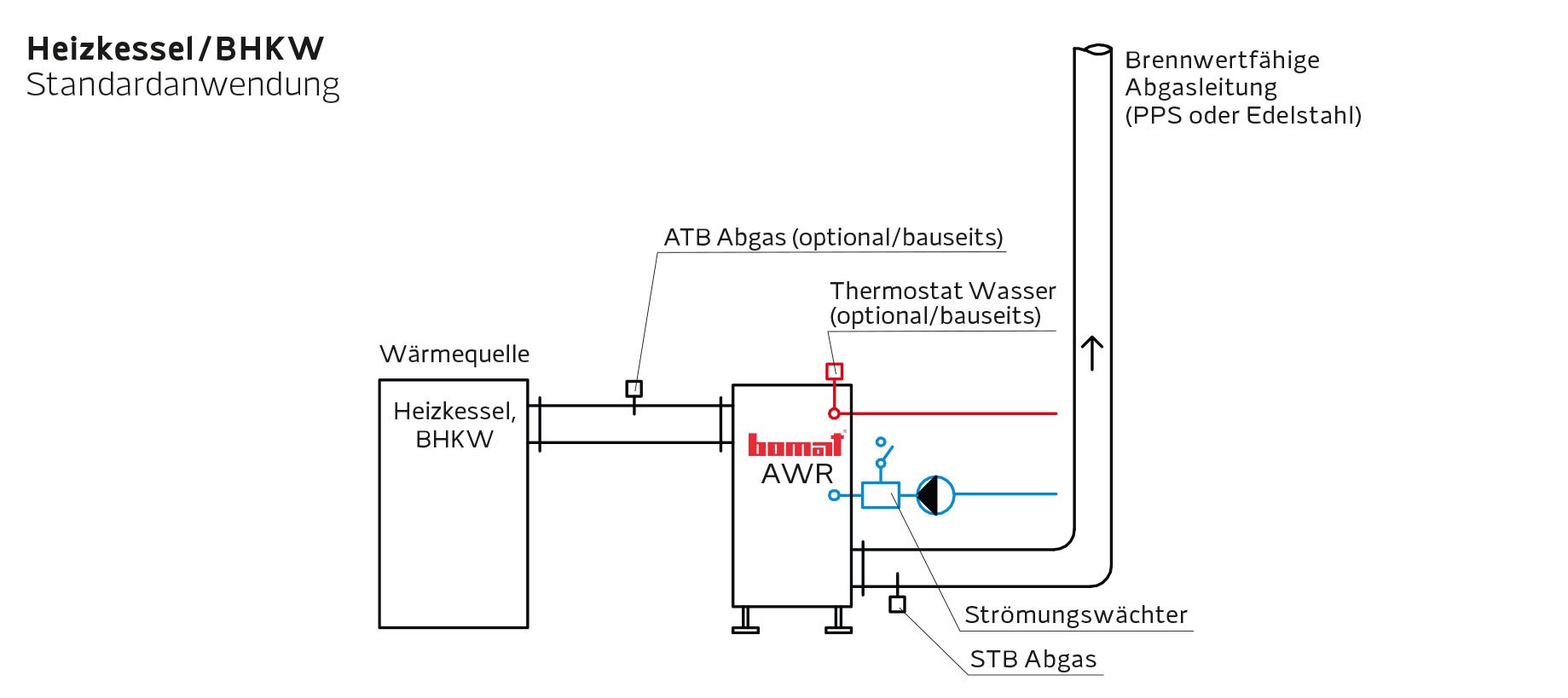

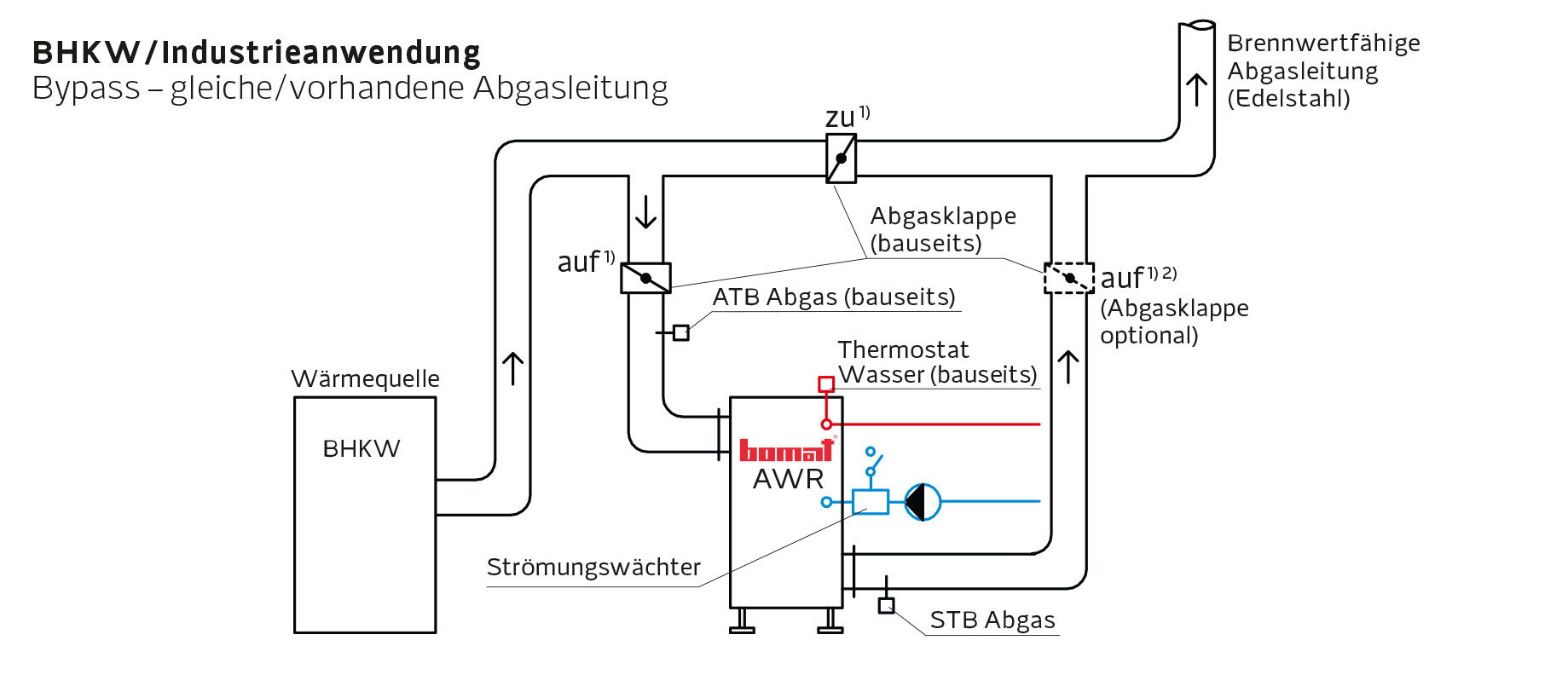

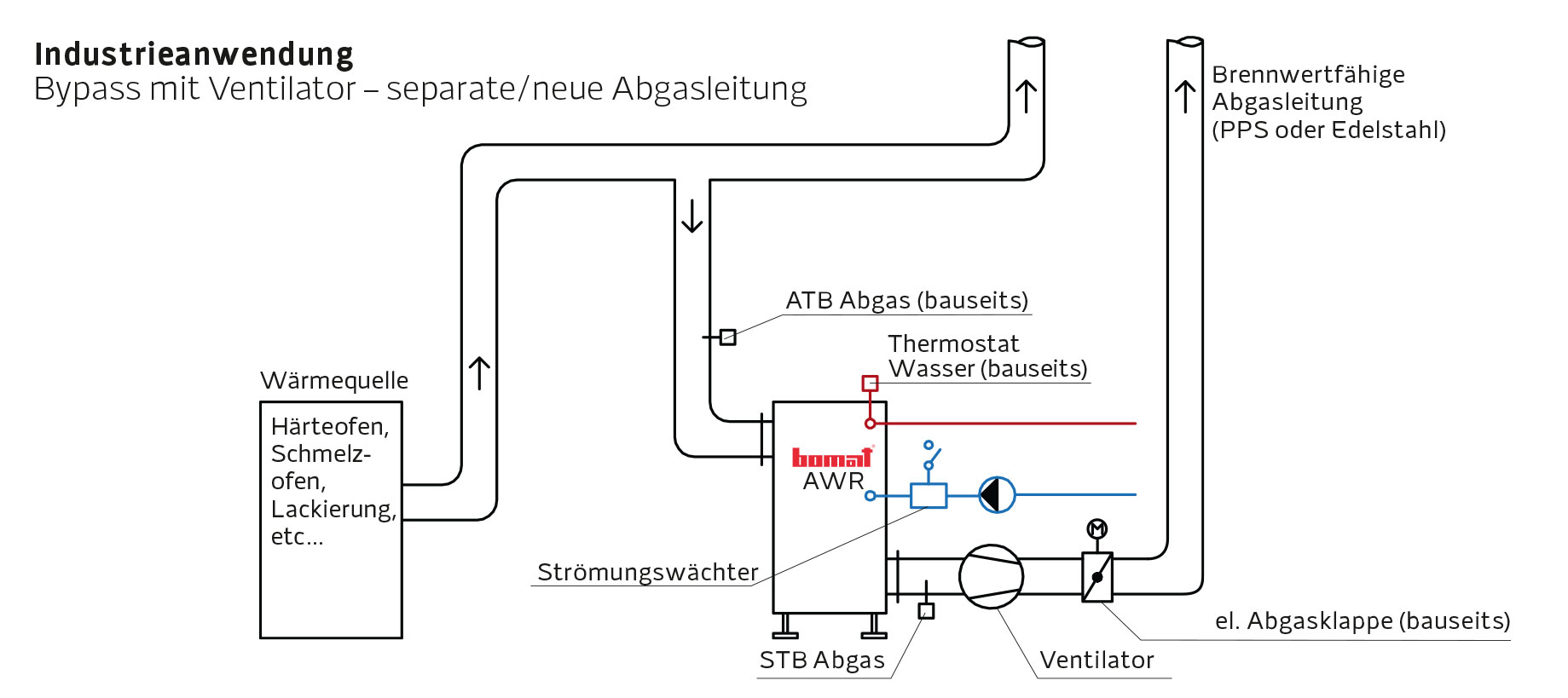

Abgasseitige Einbindung von Abgaswärmetauschern

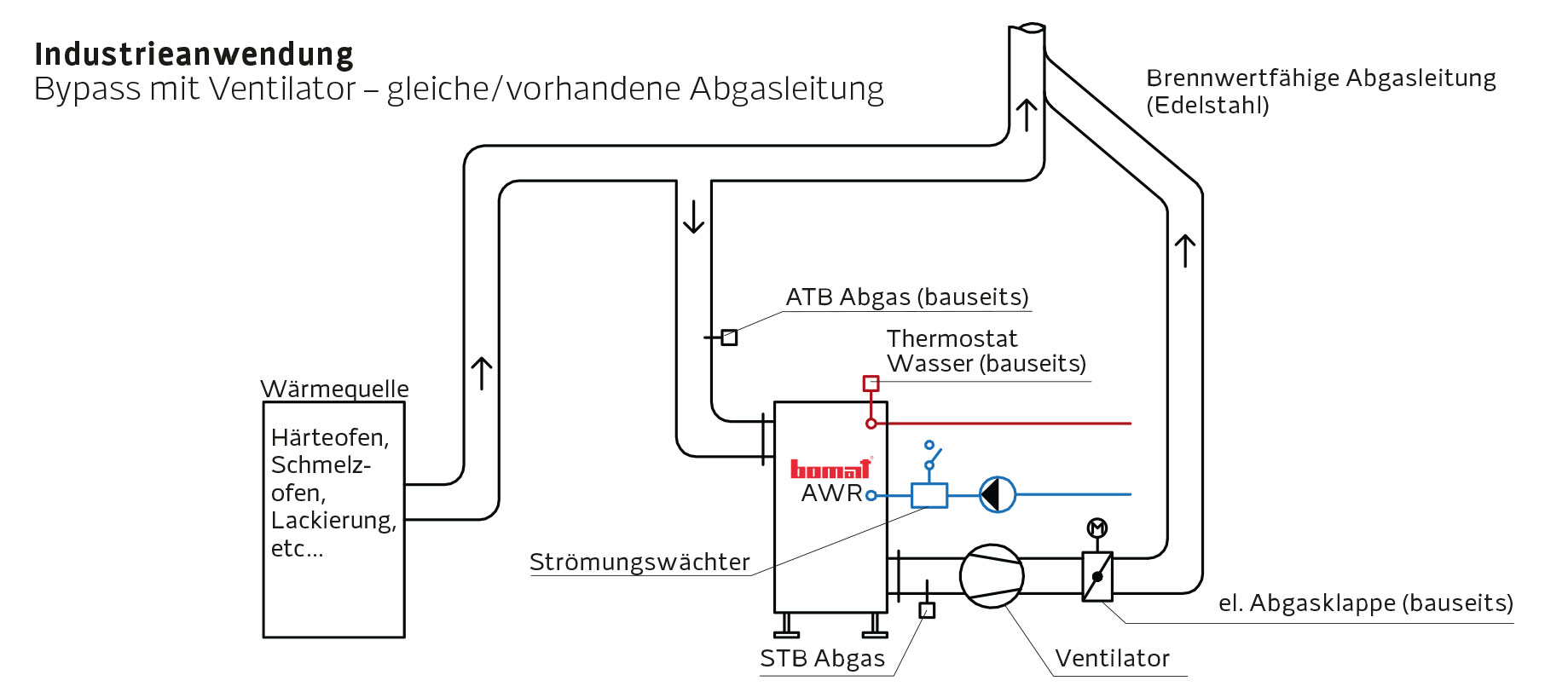

A1

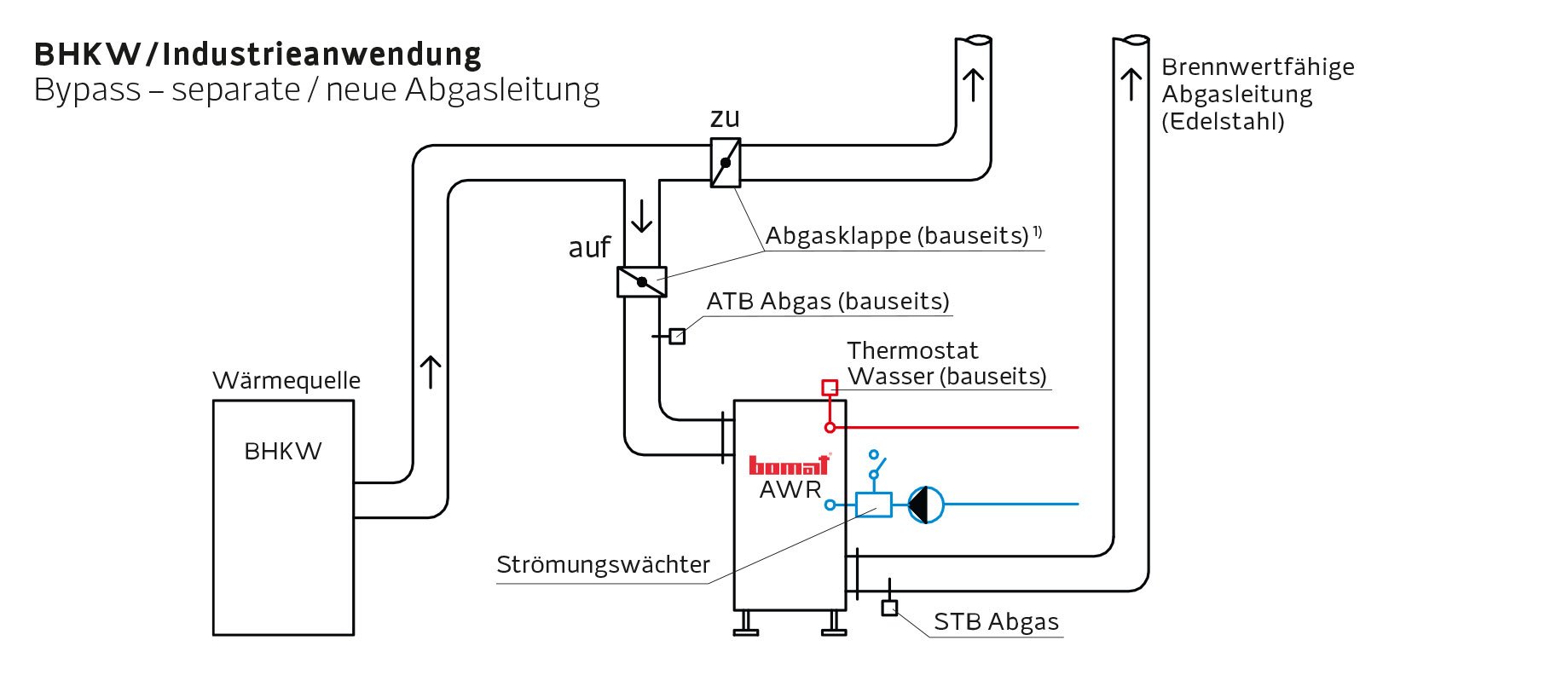

A2

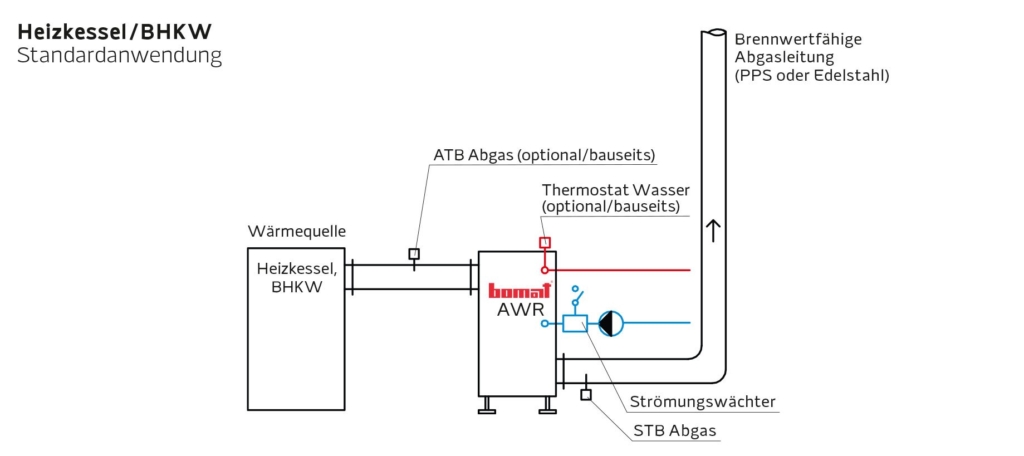

A3
A4
A5
Wasserseitige Einbindung
von Abgaswärmetauschern

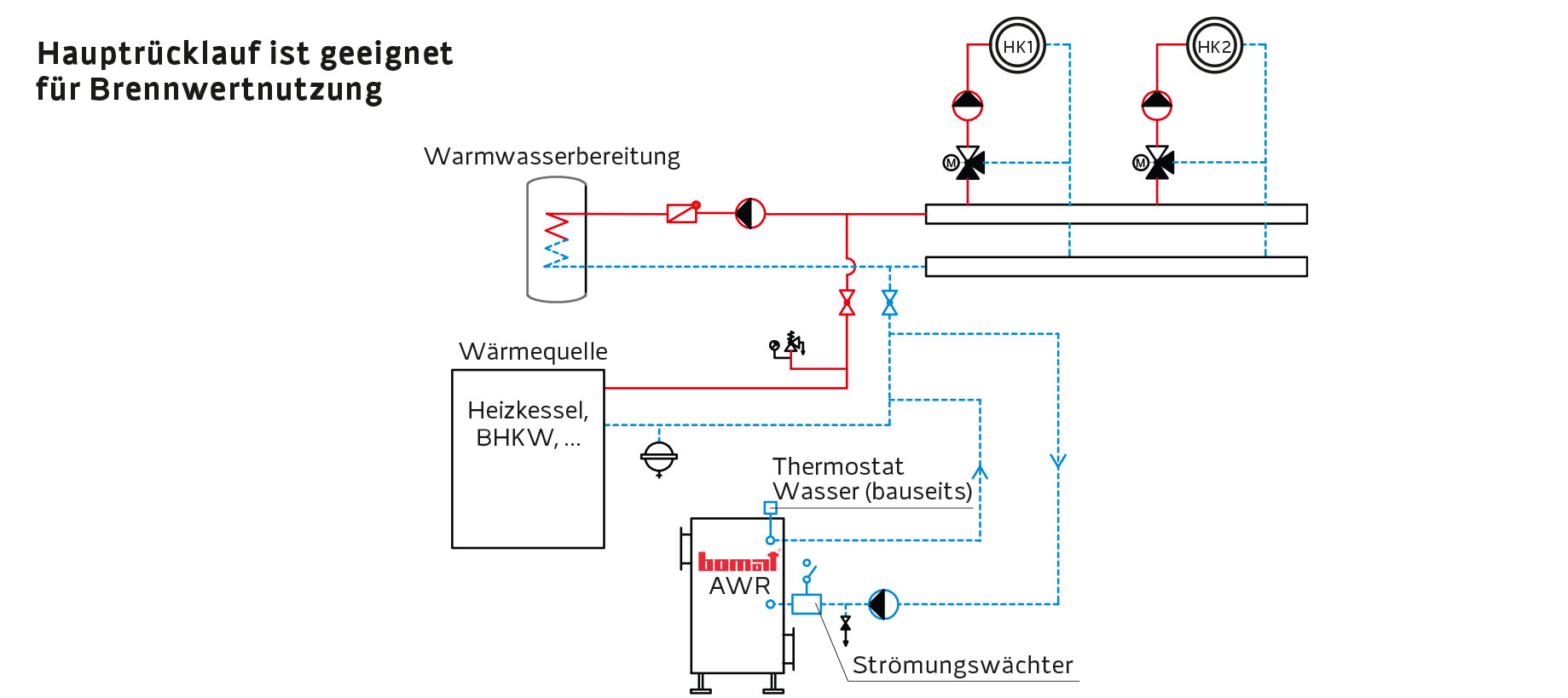

W1

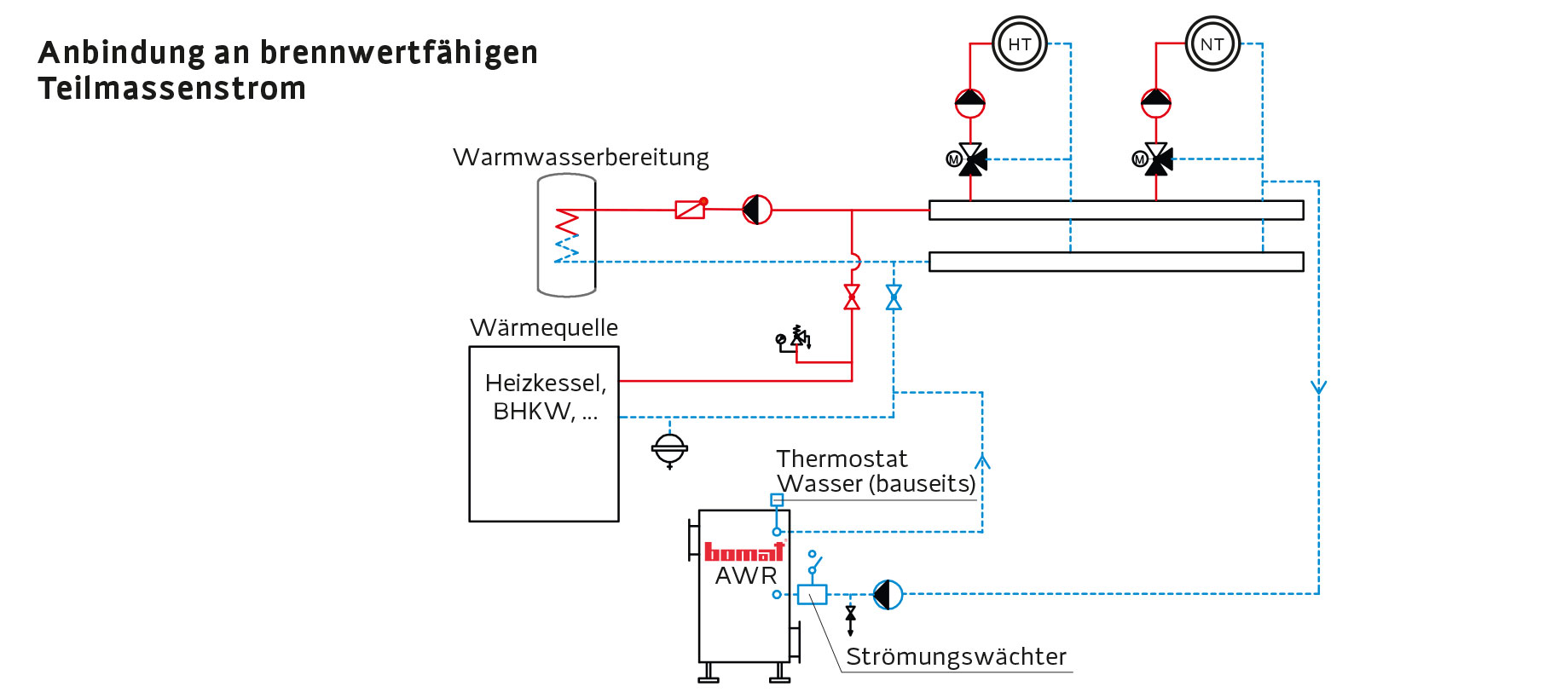

W2

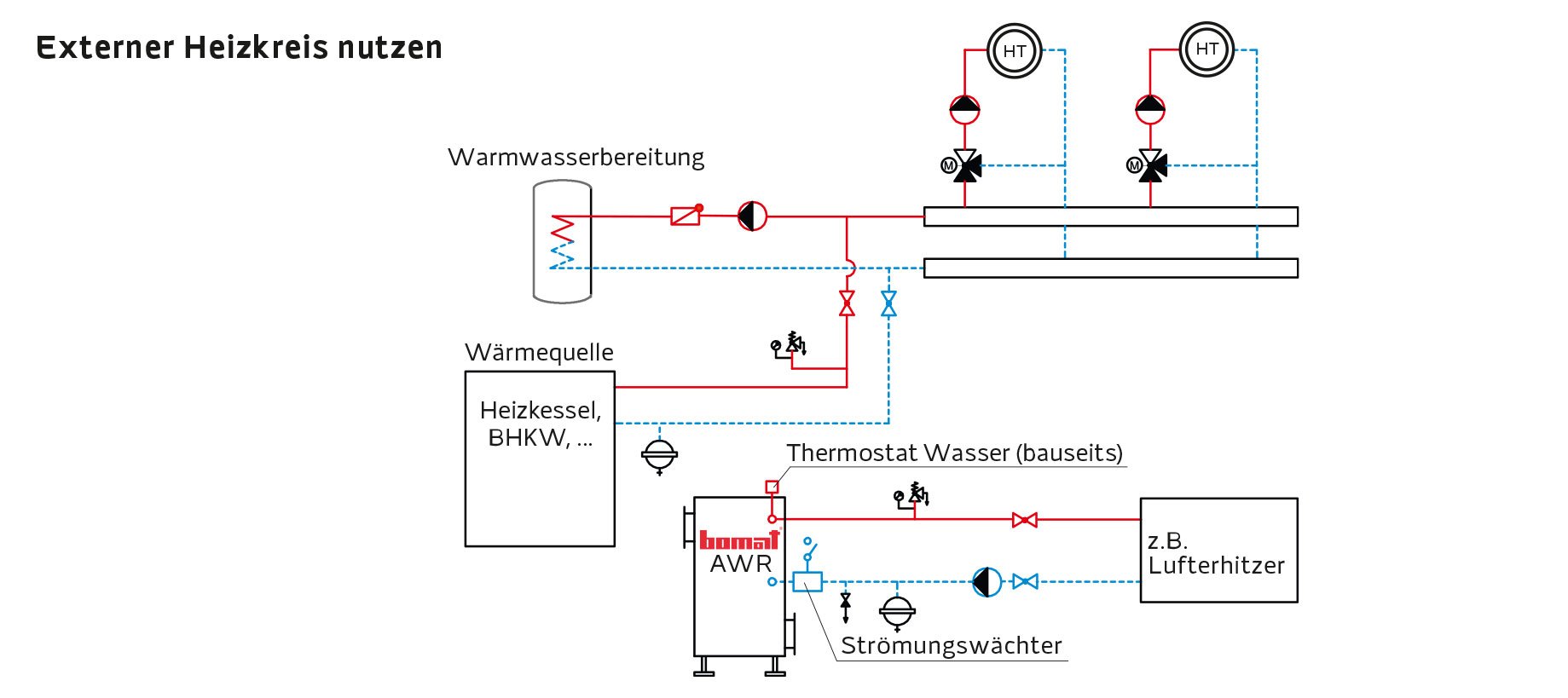

W3

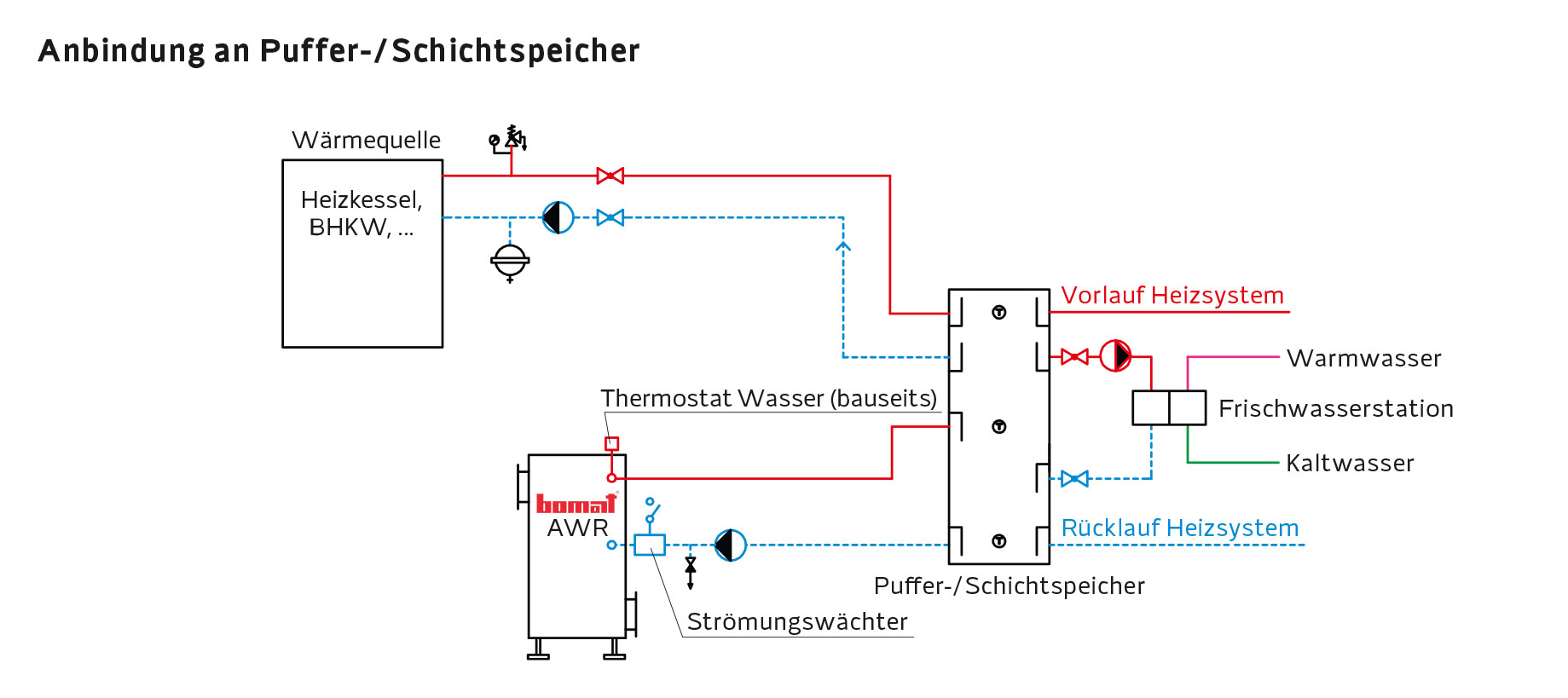

W4
ATB = Abgas-Temperatur-Begrenzer
HK = Heizkreis
HT = Hochtemperatur Heizkreis
M = Motor / Stellantrieb
NT = Niedertemperatur Heizkreis
STB = Sicherheits-Temperatur-Begrenzer
HK = Heizkreis
HT = Hochtemperatur Heizkreis
M = Motor / Stellantrieb
NT = Niedertemperatur Heizkreis
STB = Sicherheits-Temperatur-Begrenzer
1) Der Abgasweg muss immer in einer Richtung offen sein. BHKW darf nicht gegen geschlossene Klappen fahren.
2) Diese Klappe ist nur bei Wartungsarbeiten zu schließen.
2) Diese Klappe ist nur bei Wartungsarbeiten zu schließen.
Bitte beachten:
Je kälter die Rücklauftemperatur am Wärmetauschereintritt, desto besser ist die Energieausbeute
Je kälter die Rücklauftemperatur am Wärmetauschereintritt, desto besser ist die Energieausbeute
Hinweis:
Die dargestellten Grafiken haben nur beispielhaften Charakter und dienen nur dem Zweck, Sachverhalte stark vereinfacht zu veranschaulichen.
Die dargestellten Grafiken haben nur beispielhaften Charakter und dienen nur dem Zweck, Sachverhalte stark vereinfacht zu veranschaulichen.
