Planungshinweise

Ermittlung der Wirkungsgradverbesserung

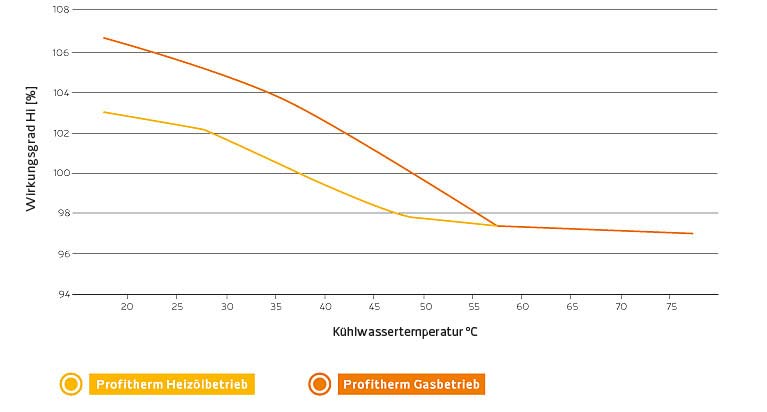

Wirkungsgradverbesserung Diagramm

Wirkungsgrad in Abhängigkeit der Kühlwassertemperatur

Bei Brennwerttechnik und Abgaswärmerückgewinnung ist es entscheidend, mit welchem wasserseitigen Temperaturniveau der Abgaswärmetauscher betrieben wird.

Je kälter der Rücklauf (Kühlwassermassenstrom), desto besser ist die Energieausbeute und die durch den Kondensationsbetrieb stattfindende Selbstreinigung des Abgaswärmetauschers.

Auslegung der AWR-Pumpe.

  • Der zur Kühlung des Abgaswärmetauschers notwendige Massenstrom wird für eine Temperaturdifferenz zwischen
    Wärmetauscher-Ein und Ausgang von ca. 5–10 K berechnet (Standardanwendung).
  • Der wasserseitige Druckverlust des Abgaswärme­tauschers ist den jeweiligen Datenblättern zu ­entnehmen.
  • Die Leistung des Abgaswärmetauschs ergibt sich aus der Wirkungsgradverbesserung der Anlage, siehe im Diagramm unten.
  • Die erforderliche Mindestwassermenge des Abgas­wärmetauschers ist bei der Pumpenauswahl zu ­beachten.

Beispiel

Eine Kesselanlage mit 100 kW hat einen feuerungs­technischen Wirkungsgrad ohne Bomat Wärmetauscher von ca. 91 %.

Mit Bomat Wärmetauscher steigt der Wirkungsgrad auf 101 %.

Die Wärmetauscherleistung beträgt 100 kWx 10% = 10 kW.

Bei einer Temperaturdifferenz zwischen Vor- und Rücklauf des Wärmetauschers von 10 K muss die AWR-Pumpe
einen Massenstrom von 861 kg/h fördern.
